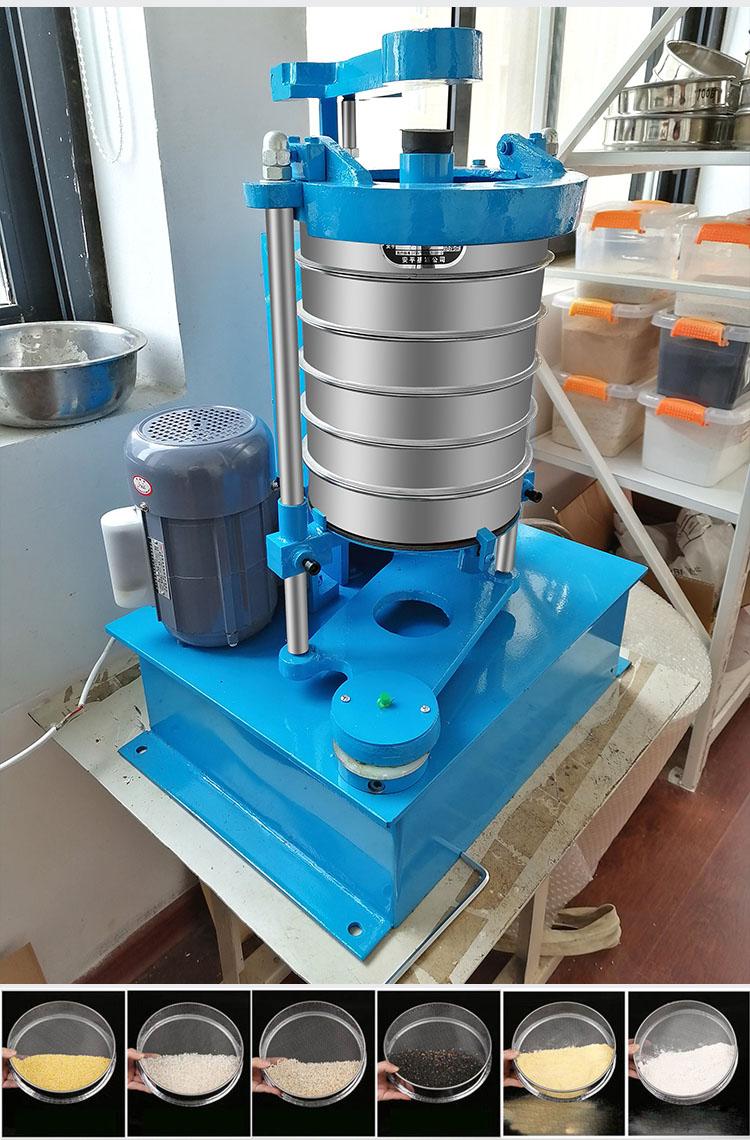

拍擊式振動篩
拍擊式振動篩概述：
拍擊式振動篩也叫拍擊式標準振篩機簡稱拍擊篩是實驗室的常用檢測儀器之一結構主要由機座、篩具與傳動機構等部分組成。可配備專用夾具，即可裝夾ф200標準篩，又可夾裝ф75、ф100套篩，裝夾方便靈活，夾緊牢固，并能自動停機
拍擊式振動篩視頻

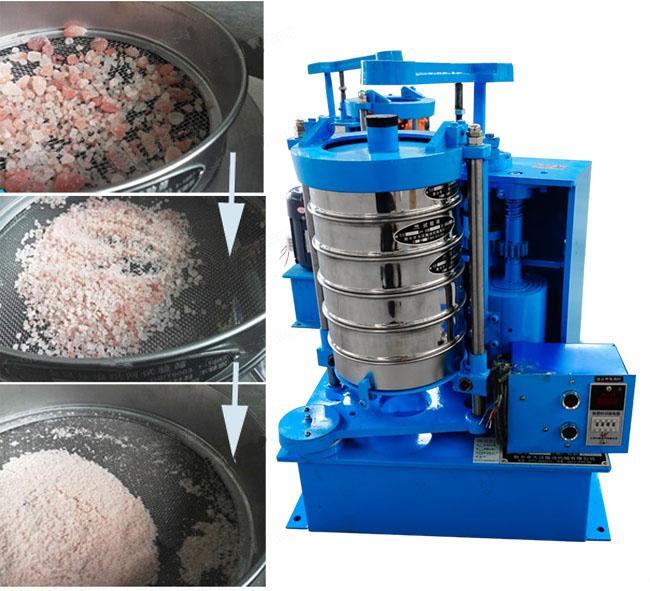

拍擊式振動篩應用行業：
拍擊式振動篩（拍擊式標準振篩機）可用于金剛石微粉，磨料粒度組成檢查和超硬材料生產分級及料度組成檢查，常用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門科研、生產、實驗室，對物料進行篩分檢測，具體物料有：金剛石，磨料，硅粉，草炭顆粒，活性炭，銅粉，藥粉，土壤。
拍擊式振動篩原理
拍擊式振動篩工作時，通過振動電機同步帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，拍錘拍打壓蓋，使篩框中的物料進行篩分。
拍擊式振動篩技術參數
|
序號 |
名稱 |
單位 |
數值 |
|
1 |
篩子直徑 |
毫米 |
φ200、φ100、φ75
|
|
2 |
篩子層數 |
層 |
7 |
|
3 |
200試驗篩 |
套 |
1 |
|
4 |
旋轉次數 |
次/分 |
290±6
|
|
5 |
拍擊次數 |
次/分 |
156±3
|
|
6 |
拍擊高度 |
毫米 |
38±6
|
|
7 |
底盤水平度 |
mm/min |
≤0.6
|
|
8 |
旋轉行程 |
毫米 |
25 |
|
9 |
電動機 |
千瓦 |
0.37 |
|
10 |
外形尺寸 |
毫米 |
433*432*785 |
|
11 |
篩機重量 |
公斤 |
128 |

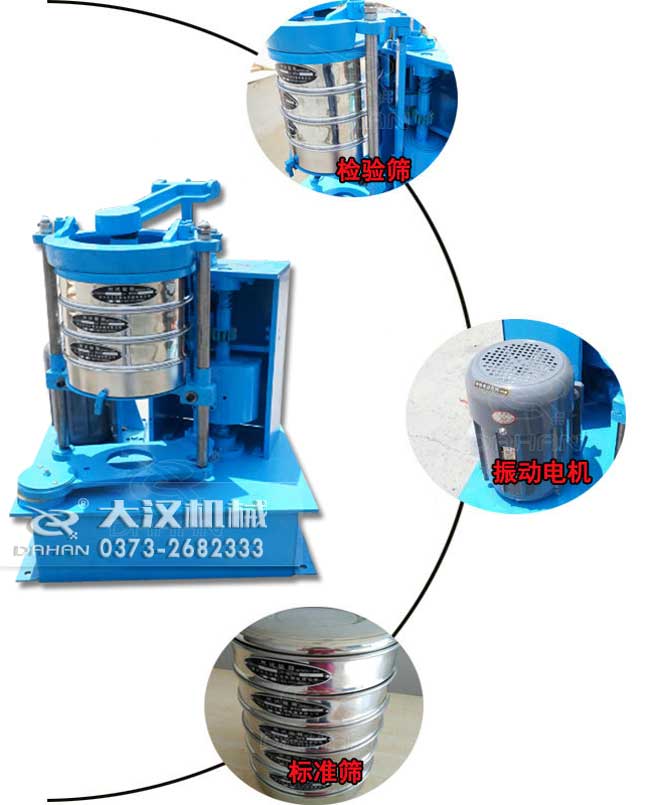

拍擊式振動篩結構
拍擊式振動篩由機座、篩框，托盤，傳動機構，拍錘等組成。

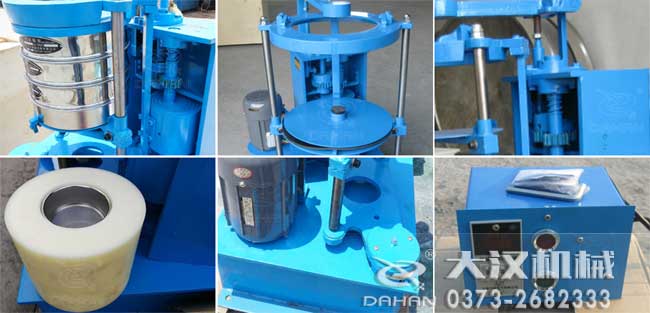

拍擊式振動篩細節圖展示:
拍擊式振動篩操作規程:
1．電機轉動方向必須按箭頭所指方向轉動（三相電機）（因采用凸輪頂擊頂桿，方向反會別住，無法轉動）。
檢查電機轉動方向方法：開機前提起頂桿，再開機，此時檢查電機轉動方向，如不對可將三相中的兩相交換線頭后再試。確定方向正確后再正常使用。
2．設備運轉前須固定。固定采用地腳螺絲固定，可采用膨脹螺絲將設備固定在水泥地面上。
3．安裝試驗篩：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下錘鐵后，定好時間即可開機。采用100、75夾具可使用相應尺寸套篩，特殊尺寸可定制。
4．設備帶有定時裝置，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。
5．設備拍擊高度出廠前以調好，用戶如有需要也可松開緊固螺母，調節頂桿頭螺紋升高或降低至合適位置后，擰緊螺母。
6．上下滑板、加油嘴、等應定期加油。

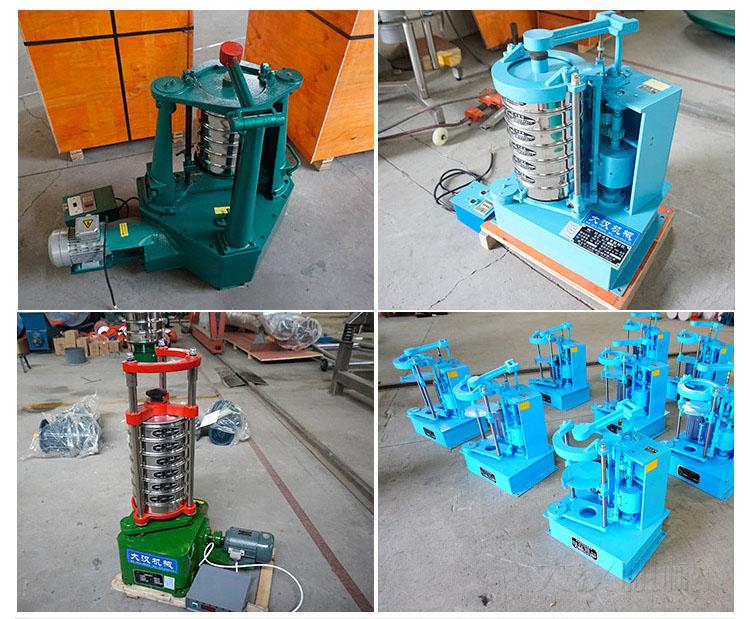

拍擊式振動篩廠家
